Травлення плат. Чому краще використовувати персульфат амонію для травлення плат

Травлення плат. Чому краще використовувати персульфат амонію для травлення плат

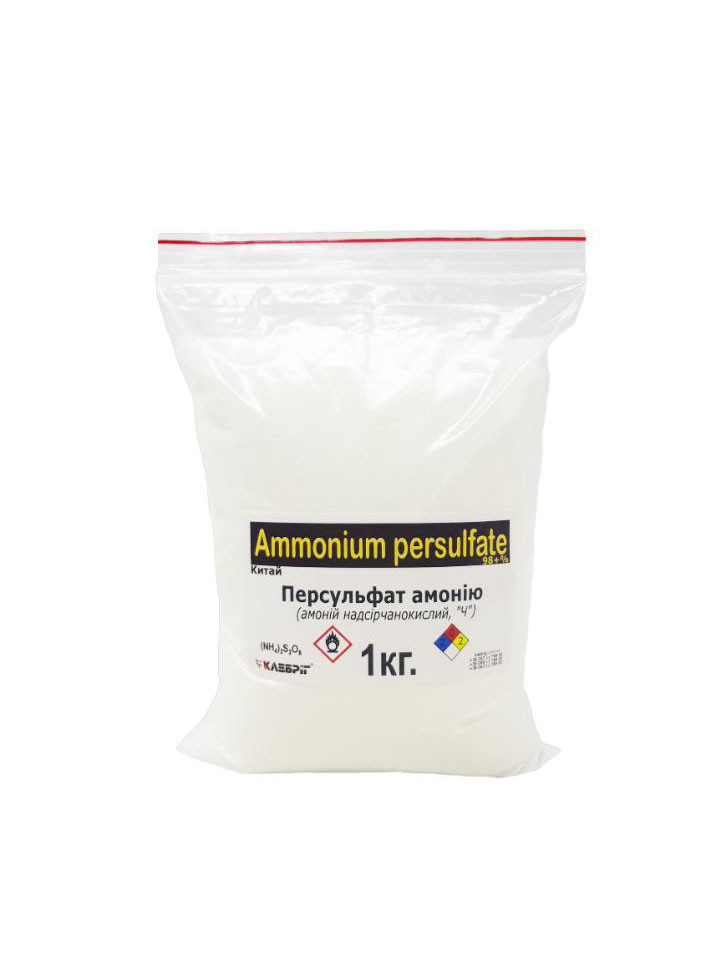

Персульфат амонію є безбарвними моноклінними кристалами, добре розчинними у воді. Є амонійною сіллю пероксодисірчаної кислоти, сильний окисник, у присутності води розкладається з виділенням кисню та озону, у сухому вигляді зберігається необмежено довго. У водних розчинах, підкислених сірчаною кислотою, розкладається на бісульфат амонію та перекис водню. При температурі вище 120 °С розкладається на сульфат амонію та кисень.

Пероксодисульфат амонію одержують електролізом насиченого розчину сульфату амонію у сірчаній кислоті.



Сфери застосування

  • персульфат амонію застосовується як прискорювач процесів полімеризації та конденсації при отриманні синтетичних каучуків, латексів та пластмас;
  • при витравленні друкованих плат
  • у фотографії персульфат амонію використовують як окислювач
  • як засіб для відбілювання та дезінфекції
  • широке застосування в аналітичній хімії
  • у гістохімії ферментів
  • в електронній мікроскопії як каталізатор полімеризації метакрилатів, які застосовуються для заливки зрізів
  • як ініціатор у процесах полімеризації
  • як засіб для відбілювання та дезінфекції
  • для отримання перекису водню, персульфату калію та інших персульфатів
  • його можна використовувати як вільний ініціатор реакції полімеризації, зокрема, емульсійної полімеризації полимеризуючого з'єднання вінілхлориду і окислювально-відновної полімеризації.
  • його можна використовувати для приготування анілінових фарб та окислення барвників, а також для гальваніки, фотографічної промисловості та хімічного аналізу.



Інструкція для травлення плат Персульфатом амоніюИзготовление печатных плат, цена 60 грн - Prom.ua (ID#543804416)

  1. Підготуємо плату, з якої потрібно стравити мідь. Доріжки можна малювати незмивним маркером, лаком для нігтів, або переводити малюнок з комп'ютера за допомогою ЛУТ, фоторезиста. Я користуюсь лазерно-прасною технологією.
  2. Замішуємо розчин для травлення. 10 г амонію надсірчанокислого додати в 90 мл води (1:9). Витрата порошку при цьому виходить зовсім невеликою. Також не завадить додати до розчину трохи кухонної солі, це позитивно позначиться на швидкості травлення. Брати персульфат амонію необхідно пластиковою або дерев'яною ложкою, ніякого металу. Ємність також повинна бути пластиковою. Особливість травлення плат у персульфаті амонію полягає в тому, що розчин повинен мати температуру більше 40 градусів, інакше реакція не протікатиме зовсім. Тому воду потрібно брати досить теплу, щоб вона не встигла охолонути, доки плата труїться. Переборщувати із температурою води також не варто, можуть відійти доріжки. Підігрівати плату можна і під час травлення, наприклад, на водяній бані або за допомогою саморобної електроплитки.
  3. Опускаємо плату в підготовлений теплий розчин. Процес травлення починається відразу. Не завадить періодично перемішувати розчин. Перевагою персульфату амонію і те, що його розчин, на відміну від хлорного заліза, залишається прозорим, можна спостерігати за ходом процесу не виймаючи плату. Крім того, при травленні в персульфаті майже не виділяється бульбашок газу, доріжки не відриваються, а плата не спливає на поверхню.

Через 20 хвилин плата повністю витравилася, тепер залишається лише зняти тонер, просвердлити отвори, залудити.



Міфи про застосування Персульфат амонію

Від персульфату амонію залишаються дірки на одязі

Звичайно, якщо ви проллєте його на одяг і не змиєте, то згодом волокна порвуться, не більше. Якщо відразу змиєте мильним розчином, жодних дірок не буде. Більше того, якщо розчин новий, він безбарвний. Тож плям теж не буде.

Травление печатных плат – РадиодедТравити гірше та довше хлорного заліза

Вся справа в тому, що при приготуванні розчину персульфату необхідно дотримуватися концентрації. Та концентрація, яка написана на банках, що продаються в магазинах (1 частина персульфату амонію на 2 частини води), нормально не травить. По-перше, велике газовиділення може зруйнувати доріжки ЛУТ-тонера/фоторезиста при тривалому травленні. По-друге, на міді осідають кристали, які погіршують процес травлення.



Щоб швидко протравити плату, потрібно постійно підігрівати розчин

Ні. Як правило, швидко треба зробити штучне (неперіодичне) замовлення. Для цього можна в розчин персульфату додати кухонної солі в концентрації 1:25-50 (тобто 20-40 г солі на 1 літр води. Відбувається реакція з виділенням тепла. Травлення піде швидко вже при кімнатній температурі води. Без збільшення часу травлення можна зменшити концентрацію персульфату до 1:10, а солі збільшити до 1:20 - в цьому випадку розчин треба підігрівати, а плату - періодично похитувати. Без підігріву час травлення збільшується на 10 хвилин. Однак, через газовиділення довго зберігати такий розчин не можна. При реакції виділяється озон. Більш того, при більшій концентрації солі/персульфату в розчині може відбутися сильне нагрівання розчину з виділенням азоту хлориду і хлорамінів.



Переваги та недоліки травлення плат Персульфатом амонію ТМ "Клебріг"

Плюси:

  1. Розчин персульфату амонію після розведення безбарвний, як вода.
  2. У міру вироблення розчин змінює колір поступово до аквамарину (колір морської хвилі).
  3. Плату можна брати руками (якщо у вас немає алергії, звісно).
  4. Травлення йде набагато рівномірніше по всій поверхні плати порівняно з хлорним залізом.
  5. Гарантована норма витрати порошку амонію персульфату: 1 г на 5 см2 мідної фольги завтовшки 35 мкм. Розрахункова норма – 0,7 г.

Мінуси:

  1. Чутливий до типу води. Краще використовувати дистильовану воду (застосовують для розчинення електроліту в акумуляторах). Або очищену бутильовану без солей. З водопровідним травленням відбувається дещо довше.
  2. Травлення плат у «зношеному» (перенасиченому іонами міді) розчині веде до браку.
  3. За ступенем дії на організм належить до речовин 3-го класу небезпеки.
Індивідуальними засобами захисту під час роботи з персульфатом амонію є респіратори, захисні окуляри, гумові рукавички, спецодяг.



Чому варто придбати Персульфат амонію саме від ТМ "Клебріг"?

  • Висока якість продукції.
  • Можливість вибору фасування залежності від потреб. У каталозі нашого сайту за посиланням ви можете придбати зручний для вас варіант.
  • Гнучка система цін: чим більше одиниць придбаного товару, тим нижче ціна продукту. До того ж, на більшість позицій діють спеціальні акційні пропозиції.
  • Наявність сертифіката, в якому можна переглянути всі необхідні дані про продукт.
  • Маркування товару та надійність упаковки.
  • Можливість відправлення у день замовлення Новою поштою і по середах і п'ятницях Укрпоштою.
